Shuttle XPC SN45GV2 S5011 V1.3 FN45U MB +Blende Sockel 462 SATA LAN Audio* m683

Shuttle XPC SN45GV2 S5011 V1.3 FN45U

Mainboard + Blende Sockel 462 SATA LAN Audio

Technische Daten

Chipsatz

NVidia nForce2 Ultra 400

Southbridge: MCP-T

Prozessor-Unterstützung

Sockel 462 (Sockel A) CPU Unterstützung

AMD Athlon XP, Sempron und Duron Prozessor für Sockel A mit 400/333/266/200MHz FSB

unterstützt auch Athlon XP mit Barton-Kern bis 3200+

Burn Proof CPU Schutzfunktion nur für AthlonXP (Automatische Abschaltung bei Überhitzung)

Interessant für Overclocker:

FSB-Einstellungen: 100MHz, 102-123MHz, 125MHz, 127-148MHz, 150MHz, 152-175MHz,

177-200MHz, 202-211MHz, 213-223MHz, 225MHz, 227-250MHz

Multiplikator-Einstellungen: 8,0 bis 23,0 in 20 Schritten

Erweiterungssteckplätze:

1 x AGP (v3.0) Steckplatz unterstützt 8X und 4X Modus

Wichtiger Hinweis: AGP-Steckplatz unterstützt nur 1,5V-Grafikkarten

1 x 32 Bit PCI (v2.2)

AGP- und PCI-Slot sind gleichzeitig nutzbar

IDE-Schnittstelle

Onboard IDE Controller mit 2x ATA133-Anschlüssen

SATA-Schnittstelle

Onboard SATA Controller mit 2x SATA150-Anschlüssen

Multimedia

AC97 v2.2 Realtek ALC650 5.1 Soundfunktion mit 6-Kanal-Support

Anschlüsse am Backpanel: Bass/Center, Line-Out (Front-Out), Rear-Out

Anschlüsse am Frontpanel: Mikrofon und Line-In/Out

onboard: Audio-Eingang für CD-ROM und AUX-Hilfseingang.

Netzwerk

10/100MBit LAN mit RJ45-Anschluß am Backpanel

Realtek 8201BL Chipsatz

1394 Firewire

Firewire-Controller VIA VT6307

mit 2x 1394 Anschlüssen (1x Backpanel, 1x Frontpanel)

unterstützt 400/200/100 Mbit/s Transferrate

Backpanel-Anschlüsse:

1 x PS/2-Maus

1 x PS/2-Tastatur

2 x USB 2.0

1 x Firewire

1 x Netzwerk RJ45

1 x Coaxial SPDIF

1 x Line-In

Audio: 3 Anschlüsse für 6-Kanal Ausgabe (Bass/Center, Front, Rear)

Optische SPDIF Ein- und Ausgänge werden bei SN45G an der Gehäuse-Rückseite herausgeführt

Frontpanel-Anschlüsse:

Microphone + Headphone (Line-out) + Line-in

2x USB 2.0

1x Firewire (4 pol.)

Onboard-Anschlüsse:

1 x Diskette (bis zu 2,88 MB)

4 x USB 2.0

1 x SPDIF Eingang

1 x SPDIF Ausgang

1 x Infrarot

3 x Audio Frontpanel-Anschlüsse (Mikrofon und Line-in/out)

1 x CDROM Audio-Eingang; 1x Line_In

3 x Lüfter (CPU, AGP, Gehäuse)

1 x Parallelport

Hauptspeicher:

2 x 184-Pin für PC3200 (DDR400), PC2700 (DDR333), PC2100 (DDR266) oder PC1600 (DDR200) ungepufferten DDR SDRAM Speicher mit 200, 166, 133 oder 100MHz Taktfrequenz bis zu einer Gesamtkapazität von 2GB, Dual-Channel-Support

unterstützt keine gepufferten oder ECC-Module

Hardware-Überwachung

CPU-Temperatur, Systemspannungen und Lüfterdrehzahl

AutoGuardian-Funktion zur Drehzahlregelung

Power Management

ACPI Version 1.0 (Advanced Configuration and Power Interface)

unterstützt Stromsparmodi: S1 (Snoop), S3 (Suspend to RAM), S4 (Suspend to DISK), S5 (Soft-Off)

Ein/Aus-Taster mit zwei Funktionen: Suspend-Sparmodus / Soft-Aus

BIOS

Award V6.0PG PnP Green BIOS

gespeichert im 2MBit Flash-Speicherchip

ATX-Netzteil-Anschuß

SN45G: 200W, SN45GV2: Silent-X 250W Info

Standard 20-Pin-ATX-Netzteil-Anschluß + 4-Pins

Abmessungen

Flex/MicroATX-Format: 25,4 x 18,5 cm

Konformität

Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und ist hauptsächlich für den Betrieb im Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:

- EMV-Richtlinie 89/336/EWG Elektromagnetische Verträglichkeit

- Niederspannungsrichtlinie 73/23/EWG Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Lieferumfang

Das Mainboard inkl. Blende ohne weiteres Zubehör * gebraucht *

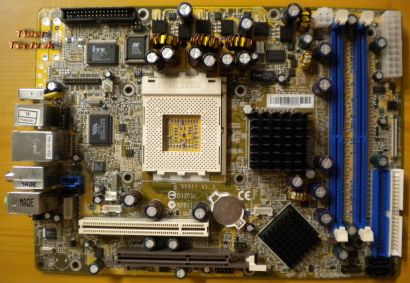

Abbildung ähnlich
