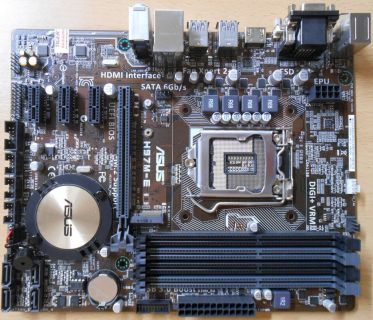

Asus H97M-E Rev 1.04 Mainboard +Blende Intel H97 M Sockel 1150 PCIe DDR3* m724

Asus H97M-E Rev 1.04 Mainboard + Blende

Intel H97 M Sockel 1150 PCIe DDR3

Technische Daten

Prozessor / CPU

Unterstützt Intel® 22 nm-Prozessoren
* Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.
Unterstützt die Intel® Turbo Boost-Technologie 2.0
* Die Prozessor-Kompatibilitätsliste finden Sie auf der Website von Asus.
Intel® für Prozessoren der fünften, neuen vierten und vierten Generation Socket 1150 Core™ i3/Core™ i7/Core™ i5/Celeron®/Pentium® Processors

Chipsatz

Intel® H97

Arbeitsspeicher

* Due to Intel® chipset limitation, DDR3 1600 MHz and higher memory modules on XMP mode will run at the maximum transfer rate of DDR3 1600 Mhz.

* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite von Asus oder im Benutzerhandbuch.

Unterstützt Intel® Extreme Memory Profile (XMP)

4 x DIMM, Max. 32GB, DDR3 1333/1600 MHz Un-buffered, Non-ECC Memory

Dual Channel-Speicherarchitektur

Grafik

- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz

- Unterstützt RGB mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
Multi-VGA Ausgaben Unterstützung : HDMI/DVI-D/RGB Schnittstellen

- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz

Supports Intel® Insider™, Quick Sync Video, InTru™ 3D, Clear Video HD Technology

Supports up to 3 displays simultaneously

Maximaler geteilter Speicher von 512 MB

Integrated Graphics Processor- Intel® HD Graphics support

Erweiterungsschächte

3 x PCIe 2.0 x1

1 x PCIe 3.0/2.0 x16 (grau, x16 mode)

Speichersystem

Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *1

, 1 x M.2 Socket 3, with M Key, type 2260/2280 storage devices support (both SATA & PCIE mode) grau, 4 x SATA 6Gb/s-Schnittstellen, with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode)

Intel® H97 chipset: Unterstützen RAID 10, 0, 5, 1

LAN

1 x Gigabit LAN Controller(s), Realtek® 8111GR

Audio

Realtek® ALC887 8-Kanal High Definition Audio CODEC featuring Crystal Sound 2*2

- Unterstützt : Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite, Anschlusserkennung

- Unique de-pop circuit: Reduces start-up popping noise to audio outputs

- Audio amplifier: Provides the highest-quality sound for headphone and speakers

- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals

- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity

- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multilateral interference

USB-Schnittstellen

Intel® Z97 chipset : 8 x USB 2.0/1.1 Schnittstellen (6 intern, 2 an der Gehäuserückseite, schwarz)
Intel® Z97 chipset : 6 x USB 3.1 Gen 1 Schnittstellen (2 intern, 4 an der Gehäuserückseite, blau)

Besondere Features

ASUS Quiet Thermal Solution:

- ASUS Fan Xpert 2+

- Stylish Fanless-Design - Kühlkörperlösung

ASUS Q-Design:

- ASUS Q-DIMM

- ASUS Q-Slot

ASUS Exclusive Features:

- Anti-Surge

- AI Suite 3

- Disk Unlocker

- USB 3.0 Boost

- Ai Charger

- Crystal Sound 2

- GPU Boost

Remote Entertainment

- Media Streamer

ASUS 5X Protection:

- ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability

- ASUS ESD Guards - Enhanced ESD protection

- ASUS DIGI+ VRM - 4 Phase digital power design

- ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating

- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention

ASUS EZ DIY :

- ASUS EZ Flash 2

- ASUS UEFI BIOS EZ Mode

- ASUS CrashFree BIOS 3

- Push Notice

ASUS EPU:

- EPU

Anschlüsse (Rückseite)

1 x HDMI

1 x PS/2 mouse (green)

1 x DVI-D

1 x D-Sub

3 x Audio-Anschlüsse

1 x LAN (RJ45) Schnittstelle

2 x USB 2.0

1 x PS/2 keyboard (purple)

4 x USB 3.1 Gen 1 (blau)

interne Anschlüsse

1 x TPM header

4 x SATA 6Gb/s-Schnittstellen

1 x COM-Schnittstelle

1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)

1 x 8-Pin ATX 12V Netzanschluss

1 x S/PDIF-Ausgang

1 x Prozessorlüfteranschluss (1 x 4 -pin)

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen

1 x Chassis Intrusion connector(s)

1 x 24-Pin EATX Netzanschluss

3 x USB 2.0-Anschlüsse unterstützen zusätzlich 6 USB 2.0-Schnittstellen

1 x Clear BIOS-Taste

2 x Gehäuselüfteranschlüsse (2 x 4 -pin)

1 x M.2 Socket 3 for M Key, type 2260/2280 devices

1 x System panel(s)

BIOS

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information

Verwaltung

WfM 2.0, DMI 2.7, WOL by PME, PXE

Formfaktor

mATX Form Factor
9.6 " x 7.8 " ( 24.4 cm x 19.8 cm )

Anmerkung

*1: These functions will work depending on the CPU installed.
*2: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.

Lieferumfang

Das Mainboard inkl. Blende * ohne weiteres Zubehör * gebraucht *

Abbildung ähnlich
