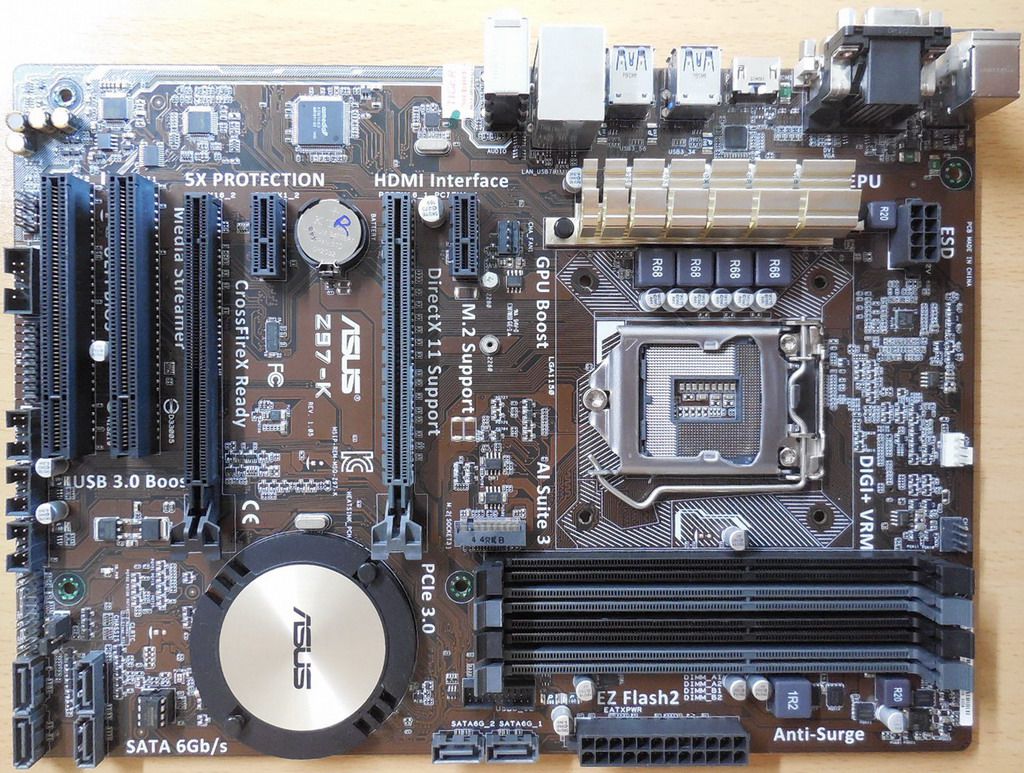

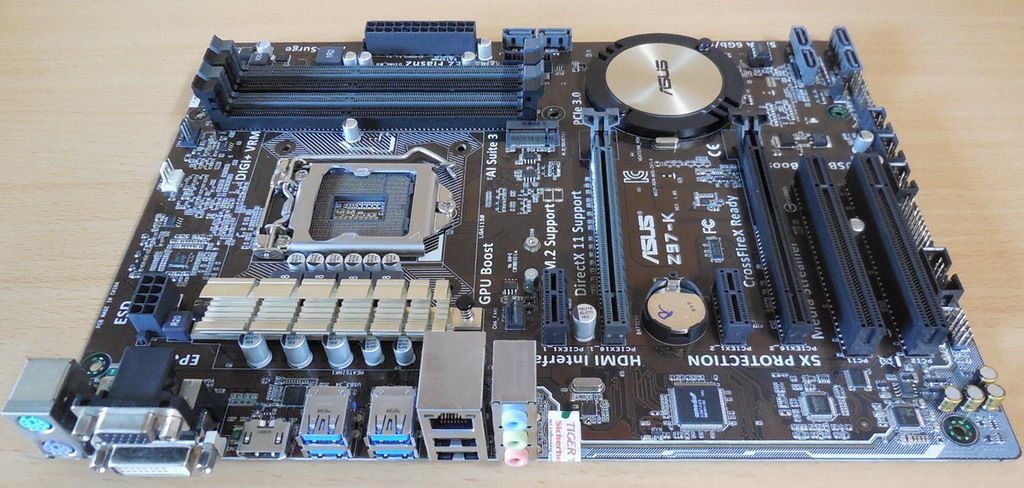

Asus Z97-K Rev 1.05 Mainboard in OVP Intel Z97 Sockel 1150 HDMI DDR3 USB3.0*m887

Asus Z97-K Rev 1.05 Mainboard ohne Blende in OVP Intel Z97 Sockel 1150 HDMI DDR3 USB3.0

Technische Daten

Prozessor / CPU

Intel® für Prozessoren der fünften, neuen vierten und vierten Generation Sockel 1150 Core™ i3 / Core™ i7 / Pentium® / Celeron® / Core™ i5 Prozessoren

Unterstützt die Intel® Turbo Boost-Technologie 2.0 (Prozessor-Typ abhängig)

Unterstützt Intel® 22 nm CPUs

*Die Prozessor-Kompatibilitätsliste finden Sie auf www.asus.com

Chipsatz

Intel® Z97

Arbeitsspeicher

4 x DIMM, Max. 32GB, DDR3 2200(O.C.) / 2000(O.C.) / 2800(O.C.) / 2250(O.C.) / 2400(O.C.) / 2600(O.C.) / 1866(O.C.) / 1600 / 2933(O.C.) / 1333 / 2133(O.C.) / 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2666(O.C.) MHz Un-buffered, Non-ECC Memory

Unterstützt Intel® Extreme Memory Profile (XMP)

Dual Channel-Speicherarchitektur

*Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.

*Eine Liste freigegebener Speichermodule finden Sie auf der Webseite www.asus.com oder im Benutzerhandbuch.

Grafik

Integrierter Grafikprozessor - Intel® HD Graphics Unterstützung

Maximaler geteilter Speicher von 512 MB

Supports Intel® InTru™ 3D, Clear Video HD Technology, Quick Sync Video, Insider™

Supports up to 3 displays simultaneously

- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz

- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz

- Unterstützt RGB mit einer max. Auflösung von 1920 x 1200 @ 60 Hz

Multi-VGA Ausgaben Unterstützung: RGB/HDMI/DVI-D Schnittstellen

Multi-GPU-Unterstützung

Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie

Erweiterungsschächte

1 x PCIe 3.0/2.0 x16 (x16 mode, grau)

1 x PCIe 2.0 x16 (max at x4 mode, schwarz)*1

2 x PCIe 2.0 x1

2 x PCI

Speichersystem

Unterstützt Intel® Smart Response Technologie, Intel® Rapid Start Technologie, Intel® Smart Connect Technologie *3

6 x SATA 6Gb/s-Schnittstellen (grau)

1 x M.2 Sockel 3 with M Key, type 2260/2280 storage devices support (both SATA & PCIE mode)*2

Unterstützen RAID 1, 5, 10, 0

LAN

Realtek® 8111GR Gigabit LAN Controller; Inklusive Turbo LAN

Audio

8-Kanal High Definition Audio CODEC featuring Crystal Sound 2*4 Realtek® ALC887

- Audio amplifier: Provides the highest-quality sound for headphone and speakers

- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference

- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity

- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals

- Unique de-pop circuit: Reduces start-up popping noise to audio outputs

- Unterstützt : Anschlusserkennung, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite

USB-Schnittstellen

6 x USB 3.1 Gen 1 Schnittstellen (2 intern, 4 an der Gehäuserückseite, blau)

8 x USB 2.0/1.1 Schnittstellen (6 intern, 2 an der Gehäuserückseite, schwarz)

Besondere Features

ASUS EZ DIY: Push Notice; ASUS UEFI BIOS EZ Mode; ASUS EZ Flash 2; ASUS CrashFree BIOS 3

ASUS Exclusive Features: USB 3.0 Boost; Anti-Surge; AI Suite 3; TurboV EVO; Crystal Sound 2; Turbo LAN; GPU Boost; Ai Charger; Disk Unlocker

Remote Entertainment: Media Streamer

ASUS 5X Protection: ASUS DIGI+ VRM - 4 Phase digital power design; ASUS ESD Guards - Enhanced ESD protection; ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention; ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability; ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating

ASUS EPU: EPU

ASUS Q-Design: ASUS Q-Slot

ASUS Quiet Thermal Solution: ASUS Fan Xpert 3; Stylish Fanless-Design Kühlkörperlösung & MOS-Kühlkörper

Unterstützte Betriebssysteme

Windows® 8.1 / Windows® 8 / Windows® 7

Anschlüsse (Rückseite)

1 x PS/2 Tastatur (lila)

1 x PS/2 mouse (green)

1 x HDMI

1 x DVI-D

1 x D-Sub

2 x USB 2.0

4 x USB 3.1 Gen 1 (blau)

1 x LAN (RJ45) Schnittstelle

3 x Audio-Anschlüsse

interne Anschlüsse

1 x 24-Pin EATX Netzanschluss

1 x 8-Pin ATX 12V Netzanschluss

1 x Prozessorlüfteranschluss (4-pin)

2 x Gehäuselüfteranschlüsse (4-pin)

1 x M.2 Socket 3 for M Key, type 2260/2280 devices

6 x SATA 6Gb/s-Schnittstellen

3 x USB2.0 Anschlüsse unterstützen zusätzlich 6 x USB2.0 Schnittstellen

1 x USB3.0 Anschluss unterstützt zusätzlich 2 x USB 3.0 Schnittstellen (19-pin)

1 x TPM header

1 x COM-Schnittstelle

1 x System panel

1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)

1 x S/PDIF-Ausgang

1 x Chassis Intrusion connector(s)

1 x Clear BIOS Jumper

BIOS

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information

Verwaltung

WfM 2.0, DMI 2.7, WOL by PME, PXE

Formfaktor

ATX Formfaktor 12.0" x 8.6" ( 30.5 cm x 21.8 cm )

Anmerkung

*1: The PCIe x1_1, PCIe x1_2 slots share bandwidth with PCIe x16_2. The PCIe x16_2 slot runs at x2 mode as default. Please check BIOS for more configuration.

*2: M.2 Socket 3 shares bandwidth with SATA6G_5 & SATA6G_6 ports.

*3: These functions will work depending on the CPU installed.

*4: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.

Lieferumfang

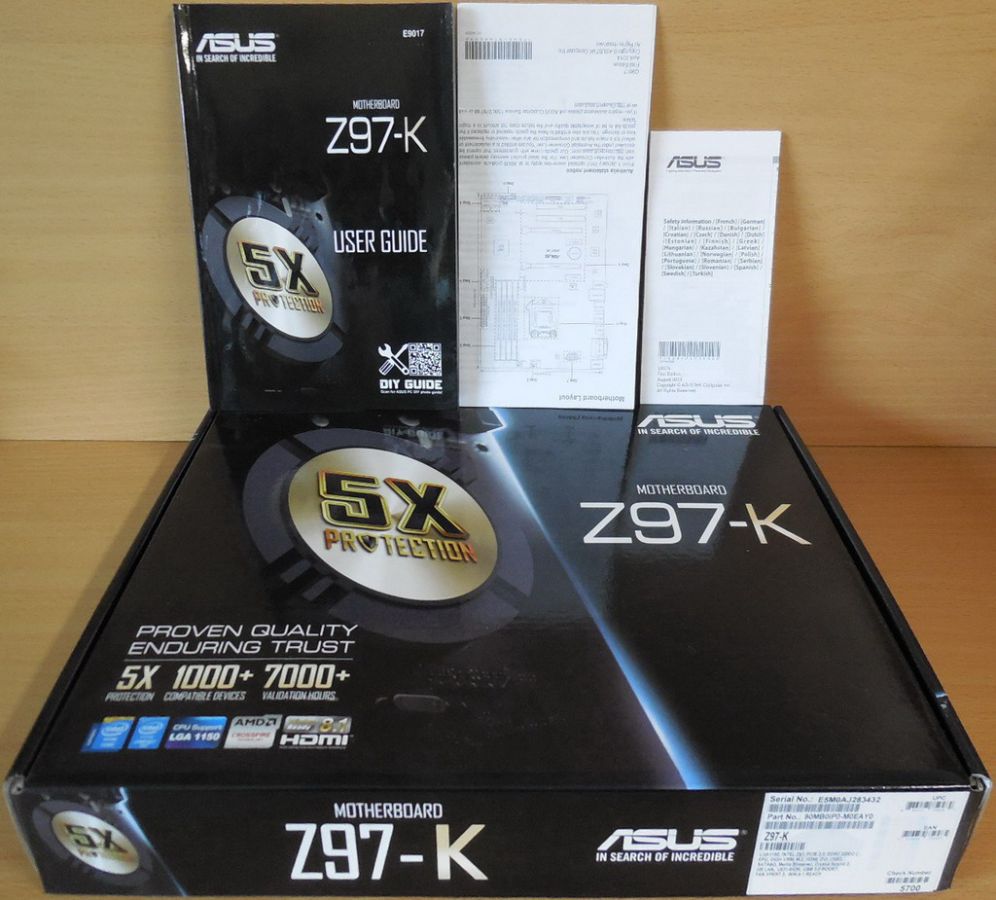

Nur das Mainboard in der Originalverpackung mit Handbuch * ohne Blende oder weiteres Zubehör * gebraucht (neuwertig) *

Abbildung ähnlich
