Products description

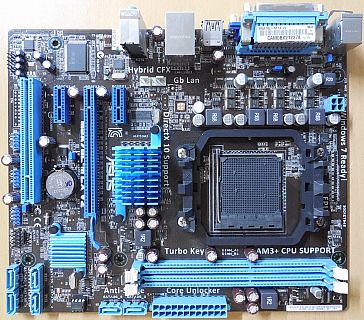

Asus M5A78L-M LX V2 Rev 3.01 Mainboard + Blende Sockel AM3 AM3+ PCIe DDR3 VGA GBLAN Audio
Technische Daten
Prozessor / CPU
AMD® Socket AM3+ für AMD® FX™ / Phenom™ II / Athlon™ II / Sempron™ 100 series Processors
Unterstützt CPUs mit bis zu 125 W
AMD® Cool 'n' Quiet™ Technologie
Die Prozessor-Kompatibilitätsliste finden Sie auf der Seite von Asus
Chipsatz
SB710 / AMD 760G (780L)
System Bus
Up to 5200 MT/s HyperTransport™ 3.0 interface
Arbeitsspeicher
2 x 240-pin DIMM slots, Max. 8GB, DDR3 1866(O.C.)/1600(O.C.)/1333/1066 MHz unbuffered ECC and non-ECC memory modules
Dual Channel-Speicherarchitektur
AMD® FX™ Series CPU on this motherboard supports up to DDR3 1866MHz as its standard memory frequency.
Due to CPU specification, AMD® 100 and 200 series CPUs support up to DDR3 1066MHz. With ASUS design, this motherboard can support up to DDR3 1333MHz.
When overclocking, some AMD CPU models may not support DDR3 1600 MHz or higher frequency DIMMs.
Eine Liste freigegebener Speichermodule finden Sie auf der Webseite von Asus.
Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit Windows® OS when you want to install 4GB or more memory on the motherboard.
Erweiterungsschächte
1 x PCI
2 x PCIe 2.0 x1
1 x PCIe 2.0 x16
Video
Integrated ATI Radeon™ HD 3000 GPU
Supports max. shared memory of 1GB
Supports RGB with max. resolution of 2560 x 1440 (@75Hz)
Supports Microsoft® DirectX 10
Supports Hybrid CrossFireX™
Storage
6 x SATA 3Gb/s-Schnittstellen, unterstützt RAID 0, 1, 10 and JBOD
LAN
1 x Realtek® RTL8111F PCIe Gigabit Ethernet LAN Controller
Audio
Realtek® ALC887 8-Kanal High Definition Audio CODEC (Use a chassis with HD audio module in the front panel to support an 8-channel audio output.)
USB
10 x USB 2.0/1.1 Schnittstellen (6 intern, 4 an der Gehäuserückseite)
Asus unique features
ASUS EZ Flash 2; MyLogo 2; Core Unlocker; EPU-4 Engine; Anti-Surge; Turbo Key; Q-Fan; AI Charger; C.P.R (CPU Parameter Recall)
Anschlüsse (Rückseite)
1 x PS/2 Tastatur (lila)
1 x PS/2 Maus (grün)
1 x D-Sub port
1 x COM port
1 x LPT port
4 x USB 2.0 ports
3 x Audio-Anschlüsse
1 x LAN (RJ45) port
Interne Anschlüsse
1 x Prozessorlüfteranschluss (4-pin)
1 x Gehäuselüfteranschluss (3-pin)
3 x USB 2.0-Anschlüsse unterstützen zusätzlich 6 USB Schnittstellen
1 x Internal Speaker connector
1 x System Panel connector
1 x 4-pin ATX 12V Power connector
1 x 24-Pin EATX Power connector
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x S/PDIF out connector
6 x SATA 3Gb/s-Schnittstellen
1 x CMOS Jumper
1 x Keyboard Power Jumper
1 x USB Power 1-4 Jumper
1 x USB Power 5-10 Jumper
BIOS
16 Mb Flash ROM, AMI BIOS, PnP, DMI v2.0, WfM2.0, SM BIOS V2.5, ACPI V2.0a
Formfaktor
9.6 in x 8.0 in (24.4 cm x 20.3 cm); microATX Formfaktor
Lieferumfang

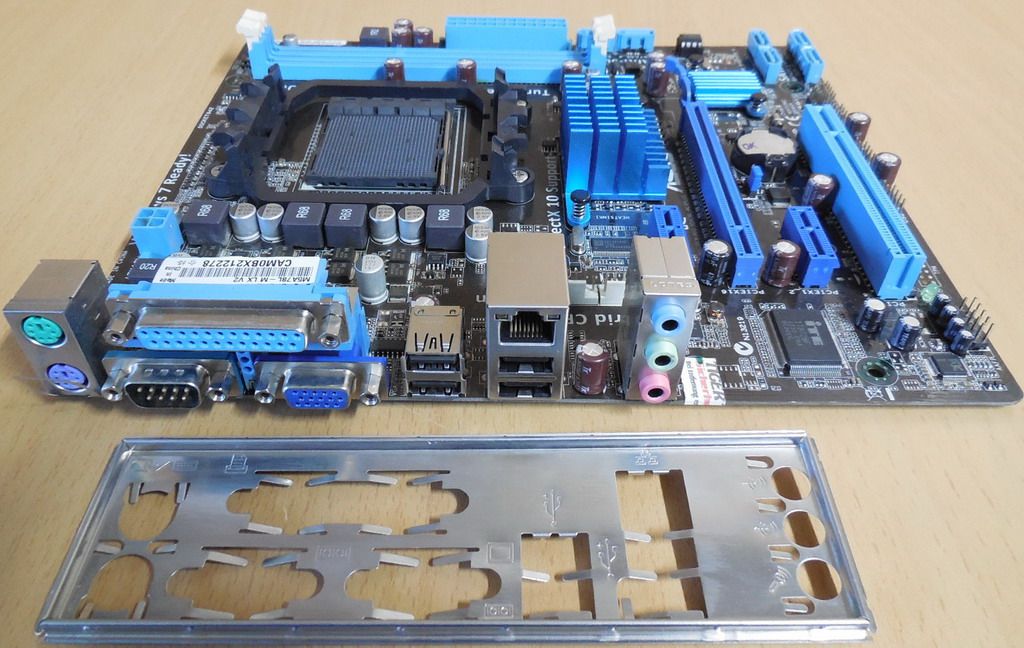

Das Mainboard inkl. Blende * ohne weiteres Zubehör * gebraucht *
Abbildung ähnlich
