Products description

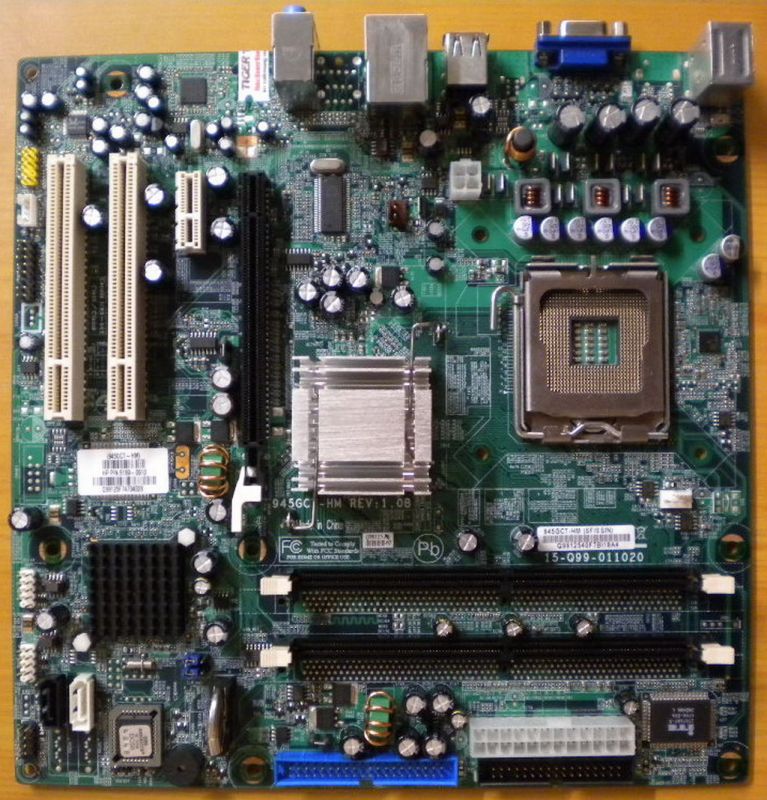

HP Compaq Livermore8-GL6 945GCT-HM Rev 1.0B
HP 5189-0610 Mainboard + Blende Sockel 775
Technische Daten
945GCT-HM (Livermore8-GL6) Mainboard
Motherboard Beschreibung
• Hersteller Motherboard Name: ECS 945GCT-HM
• HP / Compaq Name: Livermore8-GL6
Formfaktor
• Micro-ATX: 24,4 cm (9,6 Zoll) x 24,4 cm (9,6 Zoll)
Chipsatz
• Intel 945GC
Front-Side-Bus-Geschwindigkeit
• 800/533 MHz (prozessorabhängig)
Informationen zum Aufrüsten des Prozessors
Sockeltyp: 775
Motherboard unterstützt die folgenden Prozessor-Upgrades:
Core 2 Duo (Conroe) bis zu E4300
Pentium D (Presler) bis zu 960 (3,6 GHz)
Pentium 4 (Cedar Mill) bis zu 661 (3,6 GHz)
Celeron D (Cedar Mill) bis zu 365 (3,6 GHz)
Celeron D (Prescott) bis zu 355 (3,33 GHz)
Speichererweiterung Informationen
Dual Channel-Speicherarchitektur
Zwei 240-Pin DDR2 DIMM-Steckplätze
Unterstützte DIMM-Typen: PC2-3200 (400 MHz); PC2-4200 (533 MHz); PC2-5300 (667 MHz, läuft mit 533 MHz)
Ausschließlich Nicht-ECC-Speicher ohne Pufferung
Unterstützt 1 GB DDR2 DIMMs
Unterstützt bis zu 2 GB
Video
* Integriertes Video ist nicht verfügbar, wenn eine Grafikkarte installiert ist.
• Integrierte Grafik mit Intel GMA 950
Verwendet bis zu 256 MB des PC-Speichers (bei 512 MB oder mehr Gesamt-PC-Speicher)
• Unterstützt auch x16-Grafikkarten PCI Express
Audio
Integrierte Realtek ALC888 Audio
*Integriertes Audio ist nicht verfügbar, wenn eine Soundkarte installiert ist.
• Audio-CODEC: Realtek ALC888
• 6-Kanal-HD-Audio
Netzwerk
Erweiterungssteckplätze
• Ein PCI Express x16
• Ein PCI-Express-x1
• Zwei PCI
I / O-Ports
1. PS / 2-Maus (grün)
2. Video Graphics Adapter
3. RJ -45- Network ( LAN)
4. Audio: Line In (hellblau )
5. Audio: Line Out ( Kalk)
6. Audio : Mikrofon (pink)
7. USB 2.0: 4
8. PS / 2-Tastatur ( violett)
Interne Anschlüsse
• Ein 24 -Pin- ATX-Netzanschluss
• Ein 4- Pin-ATX- Netzanschluss
• Ein PATA-Anschluss
• Zwei SATA-Anschlüsse
• Ein Diskettenlaufwerksanschluss
• Zwei 12v Lüfter-Anschlüsse für CPU-Lüfter und PC-Lüfter
• Ein 9- Pin-Header für Netzschalter , Reset-Taste , Power-LED und HDD LED
• Zwei USB 2.0 -Header Unterstützung 4 USB-Ports oder Geräte
• Ein SPDIF -Audio -Ausgang
• Ein 9-Pin -Audio -Header für Kopfhörer-Ausgang und Mikrofon -in ( gelb , Vista fähig , erfordert Front -Audio-Buchse Modul passend )
• Ein Jumper BIOS-Einstellungen für das Zurücksetzen
• Ein Jumper auf BIOS- Kennwortprüfung deaktivieren
Lieferumfang

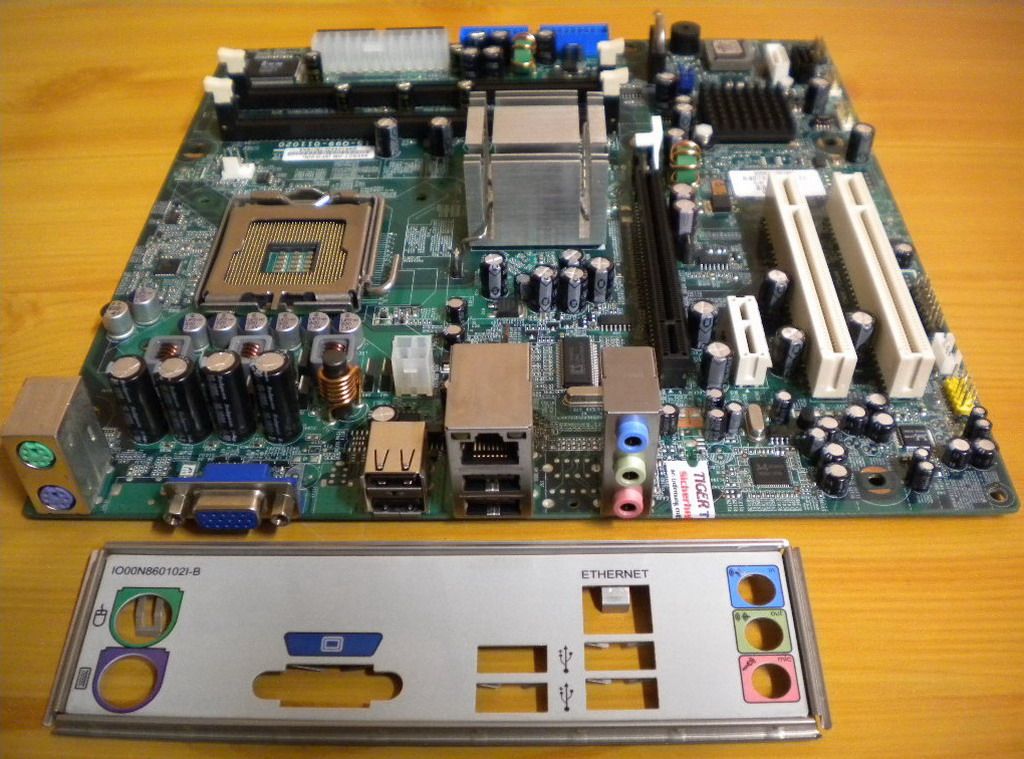

Mainboard inkl. Blende - ohne weiteres Zubehör * gebraucht *
Abbildung ähnlich
