Products description
Shuttle XPC SN45GV2 S5011 V1.3 FN45U
Mainboard + Blende Sockel 462 SATA LAN Audio
Technische Daten
Chipsatz
NVidia nForce2 Ultra 400
Southbridge: MCP-T
Prozessor-Unterstützung
Sockel 462 (Sockel A) CPU Unterstützung
AMD Athlon XP, Sempron und Duron Prozessor für Sockel A mit 400/333/266/200MHz FSB
unterstützt auch Athlon XP mit Barton-Kern bis 3200+
Burn Proof CPU Schutzfunktion nur für AthlonXP (Automatische Abschaltung bei Überhitzung)
Interessant für Overclocker:
FSB-Einstellungen: 100MHz, 102-123MHz, 125MHz, 127-148MHz, 150MHz, 152-175MHz,
177-200MHz, 202-211MHz, 213-223MHz, 225MHz, 227-250MHz
Multiplikator-Einstellungen: 8,0 bis 23,0 in 20 Schritten
Erweiterungssteckplätze:
1 x AGP (v3.0) Steckplatz unterstützt 8X und 4X Modus
Wichtiger Hinweis: AGP-Steckplatz unterstützt nur 1,5V-Grafikkarten
1 x 32 Bit PCI (v2.2)
AGP- und PCI-Slot sind gleichzeitig nutzbar
IDE-Schnittstelle
Onboard IDE Controller mit 2x ATA133-Anschlüssen
SATA-Schnittstelle
Onboard SATA Controller mit 2x SATA150-Anschlüssen
Multimedia
AC97 v2.2 Realtek ALC650 5.1 Soundfunktion mit 6-Kanal-Support
Anschlüsse am Backpanel: Bass/Center, Line-Out (Front-Out), Rear-Out
Anschlüsse am Frontpanel: Mikrofon und Line-In/Out
onboard: Audio-Eingang für CD-ROM und AUX-Hilfseingang.
Netzwerk
10/100MBit LAN mit RJ45-Anschluß am Backpanel
Realtek 8201BL Chipsatz
1394 Firewire
Firewire-Controller VIA VT6307
mit 2x 1394 Anschlüssen (1x Backpanel, 1x Frontpanel)
unterstützt 400/200/100 Mbit/s Transferrate
Backpanel-Anschlüsse:
1 x PS/2-Maus
1 x PS/2-Tastatur
2 x USB 2.0
1 x Firewire
1 x Netzwerk RJ45
1 x Coaxial SPDIF
1 x Line-In
Audio: 3 Anschlüsse für 6-Kanal Ausgabe (Bass/Center, Front, Rear)
Optische SPDIF Ein- und Ausgänge werden bei SN45G an der Gehäuse-Rückseite herausgeführt
Frontpanel-Anschlüsse:
Microphone + Headphone (Line-out) + Line-in
2x USB 2.0
1x Firewire (4 pol.)
Onboard-Anschlüsse:
1 x Diskette (bis zu 2,88 MB)
4 x USB 2.0
1 x SPDIF Eingang
1 x SPDIF Ausgang
1 x Infrarot
3 x Audio Frontpanel-Anschlüsse (Mikrofon und Line-in/out)
1 x CDROM Audio-Eingang; 1x Line_In
3 x Lüfter (CPU, AGP, Gehäuse)
1 x Parallelport
Hauptspeicher:
2 x 184-Pin für PC3200 (DDR400), PC2700 (DDR333), PC2100 (DDR266) oder PC1600 (DDR200) ungepufferten DDR SDRAM Speicher mit 200, 166, 133 oder 100MHz Taktfrequenz bis zu einer Gesamtkapazität von 2GB, Dual-Channel-Support
unterstützt keine gepufferten oder ECC-Module
Hardware-Überwachung
CPU-Temperatur, Systemspannungen und Lüfterdrehzahl
AutoGuardian-Funktion zur Drehzahlregelung
Power Management
ACPI Version 1.0 (Advanced Configuration and Power Interface)
unterstützt Stromsparmodi: S1 (Snoop), S3 (Suspend to RAM), S4 (Suspend to DISK), S5 (Soft-Off)
Ein/Aus-Taster mit zwei Funktionen: Suspend-Sparmodus / Soft-Aus
BIOS
Award V6.0PG PnP Green BIOS
gespeichert im 2MBit Flash-Speicherchip
ATX-Netzteil-Anschuß
SN45G: 200W, SN45GV2: Silent-X 250W Info
Standard 20-Pin-ATX-Netzteil-Anschluß + 4-Pins
Abmessungen
Flex/MicroATX-Format: 25,4 x 18,5 cm
Konformität
Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und ist hauptsächlich für den Betrieb im Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:
- EMV-Richtlinie 89/336/EWG Elektromagnetische Verträglichkeit
- Niederspannungsrichtlinie 73/23/EWG Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
Lieferumfang
Das Mainboard inkl. Blende ohne weiteres Zubehör * gebraucht *

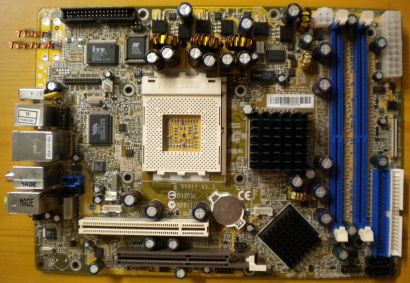

Abbildung ähnlich
