National Instruments
PCI-GPIB IEEE 488.2 Controller- Karte 183617K-01
Das Modul PCI-GPIB ist eine hochleistungsfähige Plug- and- play- Schnittstellenkarte nach dem Standard IEEE 488 für PCs und Workstations, die mit PCI- Erweiterungssteckplätzen ausgerüstet sind. Die Karte kann in PCs mit Windows, Linux, Mac OS X, Solaris und DEC Alpha Workstations eingesetzt werden.
Die PCI- GPIB ist eine PCI-GPIB- Controller- Karte, die jeden PC mit einem PCI- Bus- Steckplatz in eine GPIB- Controller umwandelt. Eine optionale Low- Profile PCI- Montagesatz macht die Karte umwandelbar zwischen PCI und Low- Profile PCI.
Es führt alle grundlegenden IEEE-488.1-Funktionen wie Talker, Listener und Systemsteuerung. Die IEEE-488.2 kompatiblen funktions- machen es mit dem IEEE-488.2 Spezifikation vollständig kompatibel. Im Controller-Anwendungen, können Sie in der Regel bis zu 15 Geräte steuern (Instrumente). Wenn als Talker / Listener (Gerät) Schnittstelle, die sie den Austausch von Daten und Statusinformationen mit dem aktuellen Controller -in- Gebühr hat der GPIB- Bus. Die PCI- GPIB können Windows- und Linux- Programme GPIB Geräte steuern
Technische Daten
GPIB- Funktionen
IEEE 488.1-Funktionen
AH1, SH1, T / TE5, L / LE3, SR1, RL1, PP1 / PP2, DC1, DT1, C1, C2, C3, C4, C5
IEEE 488.2 Funktionen
Beinhaltet die Fähigkeit, die folgenden Buslinien zu lesen
EOI, ATN, SRQ, REN, IFC, NRFD, NDAC, DAV GPIB Hände schütteln Rate:> 1Mbytes / s
Produktfamilie GPIB
Betriebssystem / Zielsystem
DOS
Linux
Mac OS
Unix
Windows
Max. Baudrate (IEEE 488.1) 1.5 MB / s
Max. Baudrate (HS488) 7.7 MB / s
Unterstützt GPIB- Standard IEEE 488.2
Integrierter GPIB- ASIC- Chip TNT4882C-BQ
Integrierter GPIB- Analysator Nein
Anzahl von Anschlüssen 1
Max. Geräteanzahl pro Anschluss 15
Direct Memory Access (DMA) Ja
Betriebsspannung
Spannung 3.3 VDC
Stromstärke 120 mA
Quelle Interne Stromversorgung
Physikalische Spezifikationen
Betriebstemperatur 0 °C - 55 °C
I / O Steckverbinder 24-pin IEEE 488.2
Formfaktor PCI Länge 14.5 cm * Breite 10.7 cm
Gewicht (netto) 75 g
Umgebungstemperatur bei Betrieb 0 bis 50 ° C
Lagertemperatur -20 bis 80 ° C
Relative Luftfeuchtigkeit 5 bis 95%, nicht kondensierend
Versorgungsspannung 3,3 V ± 5%
Versorgungsstrom (max) 250 mA
Lieferumfang
PCI-GPIB IEEE 488.2 Controller Karte - ohne weiteres Zubehör * gebraucht *

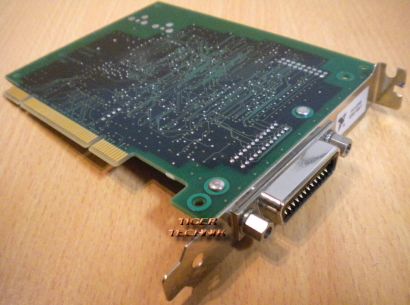

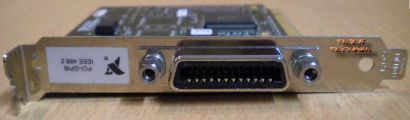

Abbildung ähnlich
